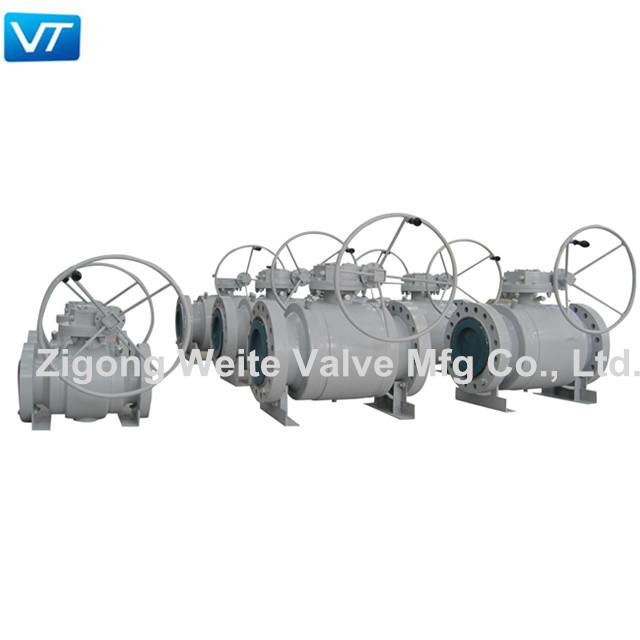

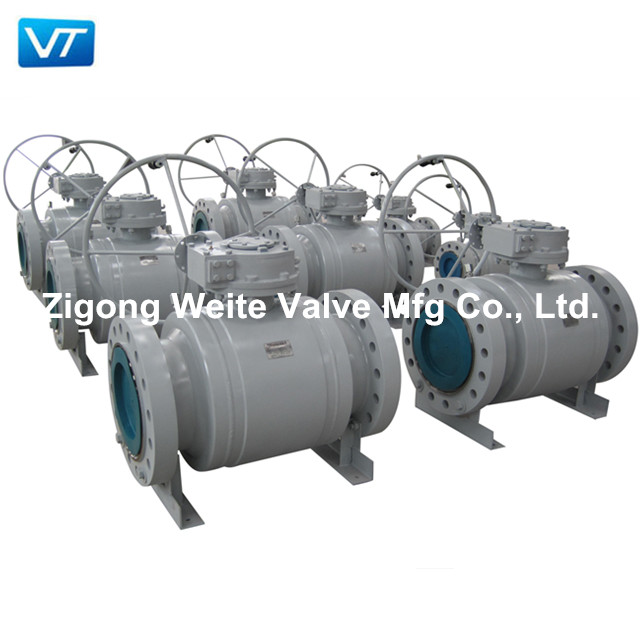

API Gear Box Operated Ball-Ventil für Wasser, Luft, Gas, Öl, Flüssigkeit
Entwurf und Herstellungsangabe
| Entwurfs-Spezifikation | API 6D, ASME16.34, BS5351, ISO17292, LÄRM |
| Vertraulich | ANSI B16. 10, API 6D |
| Flansch-Maß | ANSI B16.5, GB, JB, Hektogramm, versendend und behandelt |
| Kolben-Schweißen | ANSI B16.25, ASME B 31,8, ASME B31.4 |
| Auslöser-Verbindung | ISO 5211 |
| Material |
Kohlenstoffstahl-Reihe, Schwefel-Reihe, Edelstahl-Reihe, LCB, LCC-Reihe |
| Inspektion u. Prüfung | API 6D, API 598 |
| Dichtung | ASME B 16,20, GB, HEKTOGRAMM |
| Bolzen u. Nuss | A193-B7, A194-2H/A193-B7M, A194-8M |
Materialauswahl
|
Teile
|
C.S Series
|
Schwefel-Reihe
|
S.S Series
|
LCB, LCC-Reihe LCB, LCC |
|
| WCB | WCB | CF8, CF3 | CF8M, CF3M | LCB, LCC | |
|
Körper
|
A216-WCB | A216-WCB | A351-CF8, CF3 | A351-CF8M, CF3M | A352-LCB, LCC |
|
Ball
|
A105+HCR/ENP | F316 |
A182-F304 F304L+HCR |
A182-F316 F316L |
A182-F304+HCR |
|
Stamm
|
A182-F6A | F316 |
A182-F304 F304 |
A182-F304
|
|
|
Seat-Einsatz
|
PTFE (Standard) /PPL (hohe Temperatur) /PEEK/EPDM/VITON/DEVLON | ||||
|
Verpackung
|
PTFE/PPL/Graphit | ||||
|
Dichtung
|
PTFE/PPL/Graphit | ||||
|
Lager
|
PTFE/PPL | ||||
|
Bolzen
|
A193-B7 | A193-B7M | A182-F304 F304L+HCR | A193-B8/8M | A320-L7 |
|
Nuss
|
A194-2H | A194-2HM |
A182-F304 F304L |
A194-8/8M | A194-7M |
Eigenschaft
Brennen Sie heraus Beweis-Stamm-Bau durch
Das unterere Ende des Stammes ist terassenförmig angelegt und von innen vom Ventilkörper installiert. Dieser Bau
versichert einen Beweisstamm des Schlages heraus und eine Metall-Metalldichtung im Falle des Feuers.
Antistatischer Entwurf
Während des Funktionierens kann das spezielle antistatische Gerät die statische Elektrizität entladen angesammelt
auf dem Ball, während das Ventil sich öffnet und schließt.
Mittlerer Flansch ohne Durchsickern-Entwurf
Körper- und Kappenverbindung werden durch Dichtungen versiegelt. Zu Durchsickern am Feuer verhindern, hohe Temperatur
oder Erschütterungen, Metall-Metalldichtung zwischen dem Körper und Kappe ist guter Effekt.
Schraubensicherung
Das Ventil wird mit der Blockierung von Löchern für den Hebel in der ganz offenen und vollen geschlossenen Position zu ausgerüstet
verhindern Sie versehentliches beim Öffnen und Schließen.
Feuer-sicherer Entwurf: API607/API6FA
Jedes mögliche undichte Teil zwischen Ball und Körper, mittlerer Flansch, Stamm und Körper ist für entworfen
Metall-Metall-contaction, das an die feuerfesten Anforderungen von API 6FA und von API 607 sich anpaßt.
Im Falle der extremen feuerfesten Bedingungen das Verpackungs- und Dichtungsmaterial gemacht vom flexiblen Graphit
kann nulldurchsickern versichern.
Schlüssel mit dem Ventil offen/nahem Anzeichen
Wenn der Griff (Hebel) auf der gleichen horizontalen Linie mit dem Rohr ist, zeigt dieser an, dass das Ventil ist
offen. Wenn der Griff (Hebel) auf der vertikalen Linie mit dem Rohr ist, zeigt dieser an, dass das Ventil geschlossen ist.
Moderner und exklusiver Seat-Entwurf
Mit vielen Jahren der gangbetriebenen Kugelventil-Herstellungserfahrung und der neuen Technologie aus dem Ausland,
die entwickelte KegelDichtfläche, macht die zuverlässigere Dichtung. Unsere Entwürfe sind verfügbar
mit verschiedenen Arten von Sitzmaterialien kann niedrige Reibung und niedriges Betriebsdrehmoment anbieten.
Unternehmensprofil
Ventil Mfg Co., Ltd. Zigongs Weite wurde im Jahre 2007 hergestellt, die ein Hersteller ist
Spezialisierung auf die Produktion von Ventilen, verschiedene Kugelventile verkaufend (Arten des Schwimmens, örtlich festgelegtes, Spitzenangebracht, alles geschweißt, Metalldichtung HPHT,
V-Art, Mehrweg- etc.) gemacht vom Kohlenstoffstahl, Stahl der niedrigen Temperatur, Edelstahl, Legierung. wir können Strecke DN 1/2“ — 40" zur Verfügung stellen (DN15-1000mm),
Pn-Klasse 150 -- Class2500 (1MPa - 42MPa). Betriebstemperatur -196°C~680°C.
